Tạo Đường Kẻ Chu Kỳ Sọc Trong Lectra Diamino

Với các loại vải có chu kỳ sọc thì khi giác sơ đồ trên máy tính, các bạn sẽ cần phải tạo đường kẻ chu kỳ sọc giống như chu kỳ sọc của vải. Với nhiều bạn vấn đề này cũng là chuyện nhỏ nhưng đối với những bạn mới học thì chắc vấn đề này không hề nhỏ chút nào.
Bài viết này mình sẽ hướng dẫn các bạn cách tạo đường kẻ chu kỳ sọc ngang, sọc dọc trong Lectra Diamino.
Để tạo đường kẻ chu kỳ sọc thì các bạn khởi chạy Lectra Diamino, mở sơ đồ cần tạo chu kỳ sọc, chọn Motif tools, chọn Weft modification


 photo 1taoduongkechukysoctronglectradiamino_zps6854582d.jpg

Xuất hiện cửa sổ làm việc của Weft modification
 photo 2taoduongkechukysoctronglectradiamino_zps77fa2c24.jpg

Nếu chu kỳ sọc bạn cần tạo chỉ đơn giản là 1 hay nhiều chu kỳ sọc vải có khoảng cách cách đều nhau thì các bạn nhập thông số vào ô Step như sau:

Cột Vertical: chu kỳ sọc dọc ( theo hiển thị trên chương trình )
Cột Horizontal: chu kỳ sọc ngang ( theo hiển thị trên chương trình )

Tỉ lệ thông số là 1/10mm ( vd: sọc dọc là 1.5 mét, thì các bạn nhập vào ô Step ở cột Vertical là: 15000 )


 photo 3taoduongkechukysoctronglectradiamino_zps3eae3c6c.jpg

Xong thì chọn Ok.


 photo 4taoduongkechukysoctronglectradiamino_zpsb074eabc.jpg

Đó là với chu kỳ sọc đơn giản, còn ví dụ như cái hình dưới này thì làm sao ?

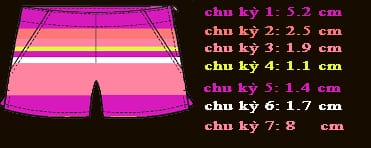

tao chu ky ke soc trong lectra diamino


Với những ai đã rành rồi thì cái này cũng là đơn giản, nhưng ai chưa biết thì chắc sẽ là potay với cái này mà thôi ^_^

Mình sẽ hướng dẫn cho các bạn cái ví dụ này luôn.

Trước tiên các bạn sẽ cần phải đo thông số khoảng cách của từng chu kỳ sọc vải.

Như hình trên mình đã ghi rõ thông số của từng sọc chu kỳ theo thực tế đo được. Có tổng cộng là 7 chu kỳ sọc, mà nếu có nhiều hơn nữa thì trong Lectra Diamino cũng không có còn chổ để mà nhập thông số vào. Nếu là vạy thì chắc chỉ sử dụng Lectra Diamino V6 với chức năng Background image.
Các bạn có thể xem ở bài này: https://www.congnghemay.info/2013/08/chuc-nang-background-image-lectra-diamino-v6/

Sau khi đã đo xong khoảng cách của từng sọc chu kỳ thì các bạn ghi rõ ra giấy.
Tiếp theo các bạn cộng hết lại, như hình trên khi cộng hết lại thì sẽ được.
5.2 + 2.5 + 1.9 + 1.1 + 1.4 + 1.7 + 8 = 21.8 cm

Khởi chạy Lectra Diamino, mở sơ đồ cần làm, chọn chức năng Weft modification.

Chu kỳ mình làm ví dụ là chu kỳ dọc, các bạn nhập vào ô Step ở cột Vertical là 2180 . Sẽ được khoảng cách chu kỳ dọc là tổng của các chu kỳ.


 photo 5taoduongkechukysoctronglectradiamino_zpsfd946212.jpg

Giờ sẽ bắt đầu nhập thông số của 7 chu kỳ sọc.
Tính theo thứ tự từ 1 đến 7 như trong hình ví dụ.
+ Chu kỳ 1: có thông số là 5.2 cm
Các bạn lấy 2180 – 520 = 1660
Nhập số 1660 vào cái ô thứ 2 của dòng Delta, cột Vertical. Như hình dưới


 photo 6taoduongkechukysoctronglectradiamino_zpsec107b42.jpg

+ Chu kỳ 2: có thông số là 2.5 cm
Các bạn lấy 1660 – 250 = 1410
Nhập số 1410 vào ô thứ 3 của dòng Delta, cột Vertical.


 photo 7taoduongkechukysoctronglectradiamino_zpse9bf1d1a.jpg

+ Chu kỳ 3: có thông số là 1.9 cm
Các bạn lấy 1410 – 190 = 1220
Nhập số 1220 vào ô thứ 4 của dòng Delta, cột Vertical.


 photo 8taoduongkechukysoctronglectradiamino_zps351038ec.jpg

+ Làm tương tự cho các chu kỳ còn lại, sẽ được như hình dưới.


 photo 9taoduongkechukysoctronglectradiamino_zps2dbcc06e.jpg

Xong thì các bạn chọn Ok, các đường kẻ chu kỳ sọc sẽ được áp dụng vào sơ đồ.


 photo 10taoduongkechukysoctronglectradiamino_zps9b266bd8.jpg

Vạy là xong, bắt đầu quá trình giác sơ đồ, nếu là yêu cầu canh sọc không cần canh chính xác vị trí nào vào chu kỳ sọc màu nào thì các bạn có thể sử dụng chức năng Fusing Block của Lectra Diamino để chạy tự động.

Các bạn xem hướng dẫn sử dụng chức năng Fusing Block ở bài: https://www.congnghemay.info/2013/08/huong-dan-su-dung-chuc-nang-block-fusing-cua-lectra-diamino/

Còn nếu là yêu cầu canh vị trí chi tiết chính xác theo màu sọc thì các bạn có thể vào Tools, chọn Preferences, chọn chức năng Variant colours ( như mũi tên trong hình dưới ), chọn màu ở khu vực available rồi click vào màu ở khu vực Motif.


 photo 11taoduongkechukysoctronglectradiamino_zpsc578ef2c.jpg
 photo 12taoduongkechukysoctronglectradiamino_zps4265d737.jpg

Chọn màu theo màu chu kỳ sọc vải thưc tế bạn đang làm để cho dể làm sơ đồ hơn, xong thì các bạn Ok, Ok.

Xin mời các bạn xem video của toàn bộ quá trình thao tác tạo đường kẻ chu kỳ sọc trong lectra diamino.

Khi xem video các bạn chỉnh chế độ xem video HD để xem cho rõ nét !
<

Trên là cách mà mình tự tìm ra, không có tham khảo ở đâu cả, nên có thể sẽ có sai xót, rất mong nhận được sự góp ý để mình thay đổi cho đúng. Xin cảm ơn !
